БМ8Д

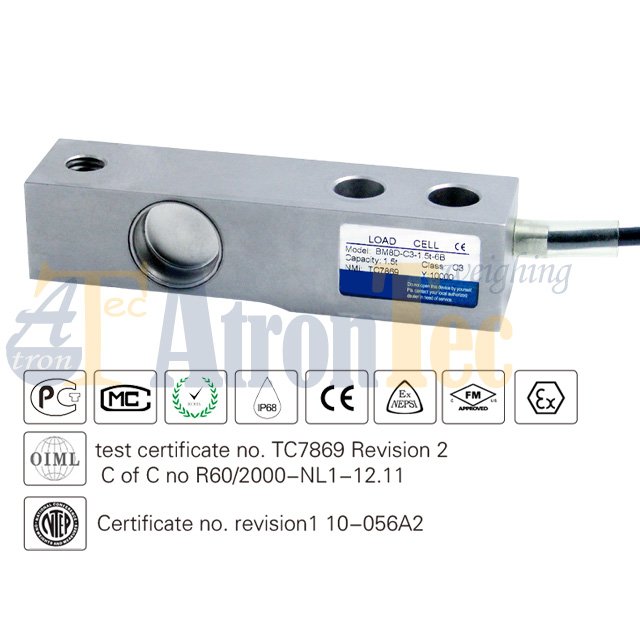

Тензодатчик поперечной балки из нержавеющей стали для платформенных и бункерных весов
Особенности тензодатчика:
Тензодатчик с поперечной балкой из нержавеющей стали (150 кг и 300 кг - тензодатчик на изгиб балки)
Герметичный IP68
Этот тензодатчик подходит для напольных весов, линии тестирования транспортных средств, бункерных весов и других электронных весовых устройств.
Высокая точность
Тензодатчик включает в себя широкий диапазон возможностей.
Лист данных тензодатчика:
| Класс точности | С3 | С5 | С6 | Б10С | А5М | Б10М | |
| Одобрения | OIMLR60 C3 | OIMLR60 C5 | OIMLR60 C6 | ||||
| Выходная чувствительность (=FS) | мВ/В | 2,0 ± 0,004 | 3,0 ± 0,008 | ||||
| Максимальная емкость (Эмакс) | t | 0,1/0,15/0,2/0,25/0,3/0,5/1/1,5/2/2,5/3/5/7,5/10 | |||||
| клб | 1/1,5/2/2,5КЛЭ/3/4/5/5КСЭ/7,5/10/15/20 | ||||||
| Максимальное количество интервалов тензодатчика (нЛК) | 3000 | 5000 | 6000 | IIIL10000 Одинокий | III5000 Несколько | IIIL10000 Несколько | |
| Отношение минимального интервала проверки LC Y=Eмакс/vмин | 10000 | 18000 | 20000 | 10000 | 15000 | 10000 | |
| Комбинированная ошибка | %FS | ± 0,020 | ± 0,010 | ± 0,009 | ± 0,035 | ± 0,026 | ± 0,050 |
| Минимальная статическая нагрузка | %FS | 0 | |||||
| Безопасная перегрузка | %FS | 150 | |||||
| Предельная перегрузка | %FS | 300 | |||||
| Нулевой баланс | %FS | ± 1,0 | |||||
| Возбуждение, рекомендуемое напряжение | V | 5 ~ 12 (постоянный ток) | |||||
| Максимум возбуждения | V | 18 (постоянный ток) | |||||
| Входное сопротивление | Ω | 350 ± 3,5 | |||||
| Выходное сопротивление | Ω | 350 ± 3,5 | |||||
| Изоляционное сопротивление | МОм | ≥ 5000 (50 В постоянного тока) | |||||
| Компенсированная температура | ℃ | -10 ~ +40 | |||||
| Рабочая Температура | ℃ | -35 ~ +65 | |||||
| Температура хранения | ℃ | -40 ~ +70 | |||||
| Материал элемента | Нержавеющая сталь | ||||||
| Рекомендуемый крутящий момент при фиксации | Нм | М12: 75 М20:450 М24:750 | |||||
| Пылевлагозащита (согласно EN 60529) | IP68 | ||||||
| Классификация ATEX (опционально) | II1G Ex ia IIC T4 | II1D Ex IAD 20 T73℃ | II3G Ex nL IIC T4 | ||||
Как выбрать тензодатчик в соответствии с рабочей средой весов?
Весоизмерительная ячейка фактически представляет собой устройство, которое преобразует сигнал качества в измеримый электрический сигнал.
При использовании датчика необходимо в первую очередь учитывать фактическую рабочую среду датчика.Это очень важно для правильного выбора тензодатчика.От этого зависит, может ли весоизмерительный датчик нормально работать, его безопасность и срок службы, а также надежность и безопасность всех весов.
Как правило, высокотемпературная среда вызывает такие проблемы, как плавление материала покрытия, разрушение мест сварки и структурные изменения внутреннего напряжения эластомера;
Пыль и влажность вызовут короткое замыкание в тензодатчике;
В высококоррозионной среде это может привести к повреждению или короткому замыканию эластичного корпуса тензодатчика;
Электромагнитное поле будет мешать выходному сигналу тензодатчика.
При соответствующих факторах окружающей среды мы должны выбрать соответствующий тензодатчик для удовлетворения необходимых требований к взвешиванию.
